celosvetova premiera . mozno uz nieco take existuje tak sa ospravedlnujem.

pointa konstrukcie je jednoducha montaz. nepotrebujete ziadne zvaracske prace. vsetko co staci urobit je ohnut plech do pozadovaneho uhla.

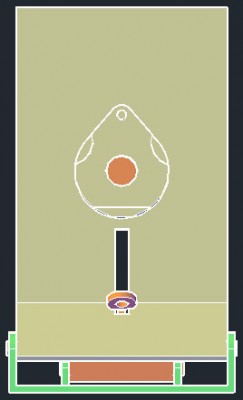

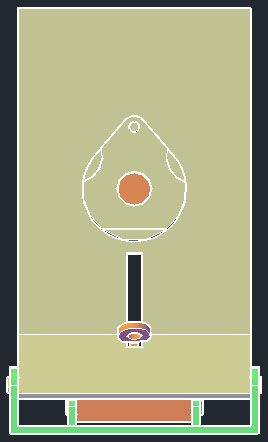

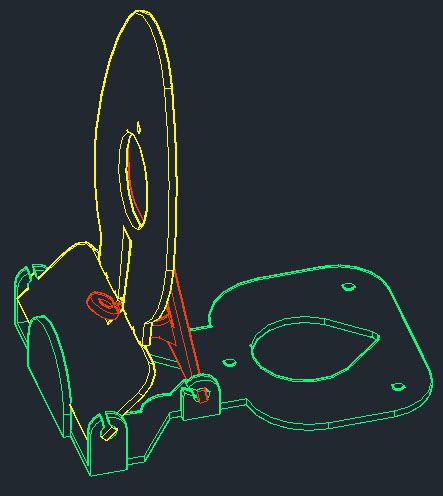

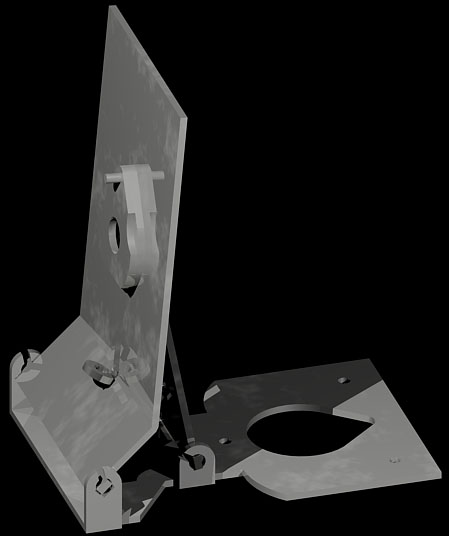

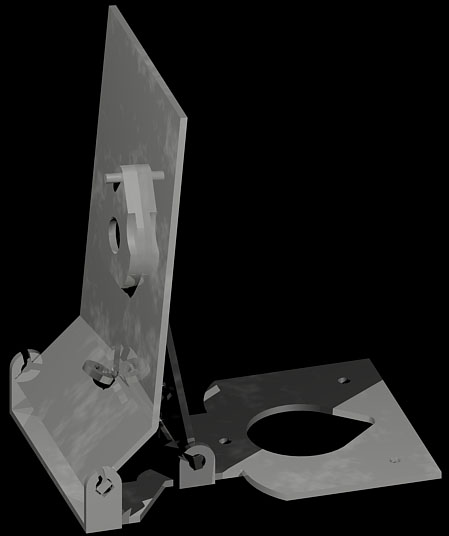

sklopku som prave iba navrhol na pocitaci. snazil som sa pritom mysliet na vsetky detaily ale je mozne, ze som na nieco pozabudol. Navrh pocita s hrubkou materialu 3mm.

popis mechanizmu:

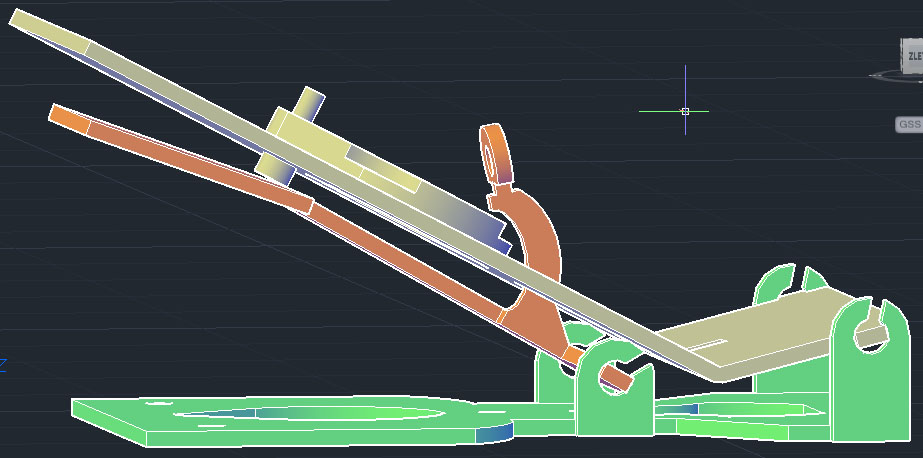

Princip je totozny ako pri kazdej sklopke. Lizatko vsak v mojom pripade opisuje rovnaku kruznicu ako siluetka. Tym, ze je ale os siluetky vyssie ako os lizatka som eliminoval pripadne sklopenie sa pri otrasoch po zasahu mimo killzony. Zakladna siluety je vyhnuta dopredu pod cca 40° stupnom 3cm od osi otacania aby sa tazisko siluety posunulo mierne dozadu a nemusela sa pouzivat ziadna pruzina.
Siluetku podopiera zo zadnej strany lizatko. Tam som pouzil ako zarazku hlavicku imbusovej skrutky, ktora prechadza na druhu stranu a upevnuje redukcie killzony 25mm a 15mm krytky (sucast vykresu). Matku by som pouzil motylika na prednej strane.

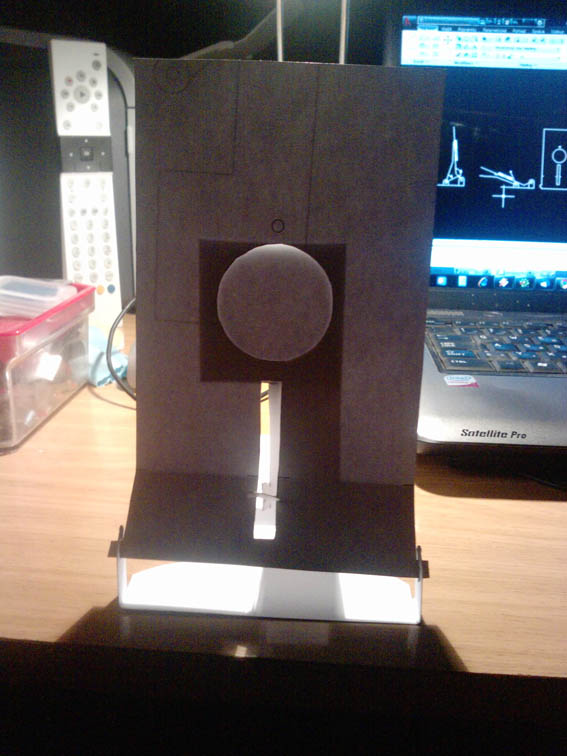

Na lizatku sa tiez nachazda aj tiahlo s ockom, ktore prechadza priamo stredom siluetky kde je vopred vyfrezovana drazka. Pri makete z vykresu som si vsimol, ze v pripade zasahu strely do tejto drazky trafi presne lizatko. Toto som uz samozrejme prerobil a diabolka preleti skrz.

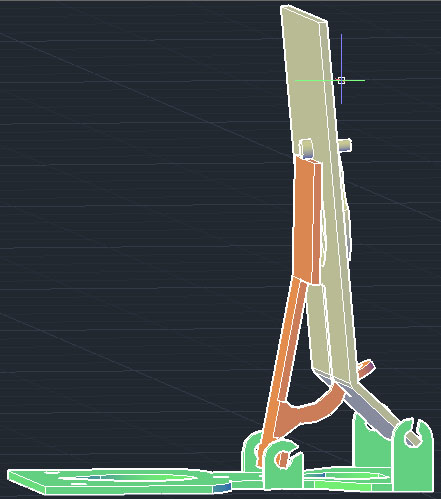

Princip sklapania:
Po zasahu sa lizatko uvolni zpod imbusovej hlavicky, nehrozi ziadne vratenie sa sklopky do povodnej polohy. Predpokladam, ze sklopka bude fungovat aj mierne naklonena dopredu pretoze tiahlo lizatka som schvalne navrhol pod takym uhlom aby siluetku stiahlo zo sebou. Vdaka jednoduchemu mechanizmu sklopka pracuje vo velkom rozsahu.

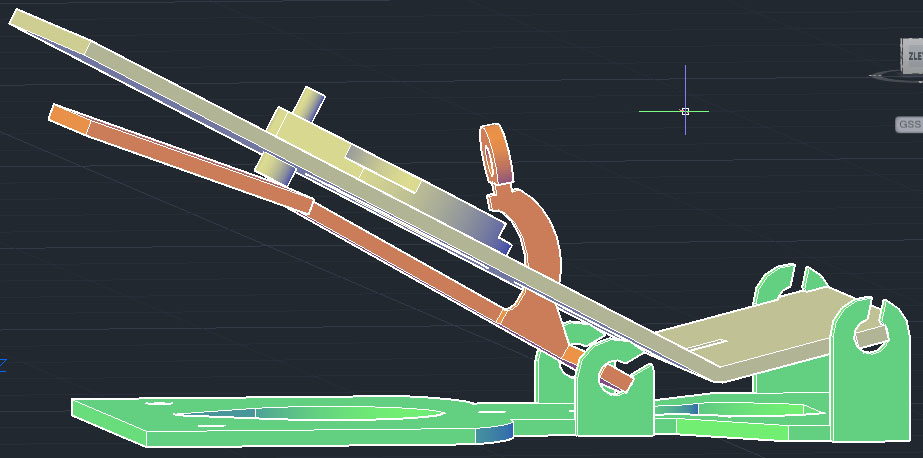

Po zatiahnuti spagatu sa sklopka postavi. Prepadnutiu dopredu jej brani prave to vykrutene ocko na konci tiahla.

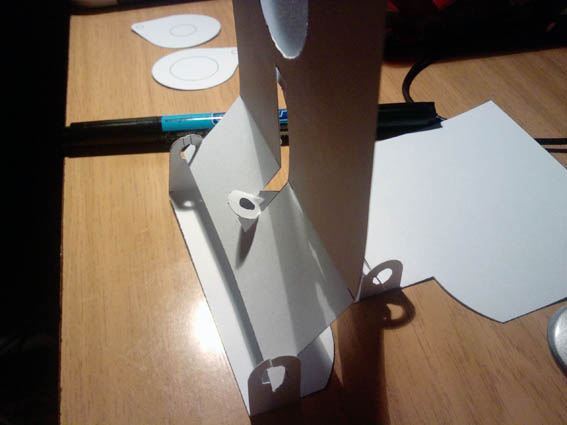

Montaz: Ako prve vyhneme 4 uska na zakladni do praveho uhla. Na nich su uz navrhnute aj drazky pre zalozenie lizatka a sklopky.

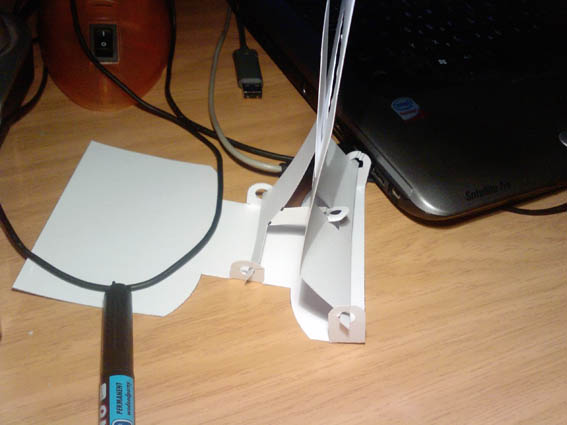

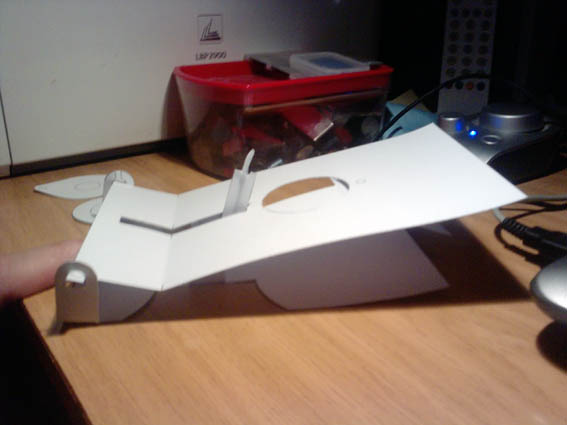

Prve zalozime lizatko. Potom siluetku. Nakoniec musime siluetku sklopit aby tiahlo lizatka preslo cez drazku a v preslabenom mieste otocime ockom na konci tiahla o 90°. Tymto mame sklopku kompletnu a pracovny rozsah oboch pohyblivych casti nedovoluje dosiahnut polohy, z ktorych by sa mohli uvolnit a vypadnut. Tento postup je nutne dodrzat. V inom poradi to nepojde.

_________________
zbraň: Air-Arms Pro-Sport 15,0 J optika: Bushnell Elite 3200T 5-15x40
strelivo: Diabolo JSB Heavy cal. 4.5 montáž: KOZAP model 23 - CZ 452

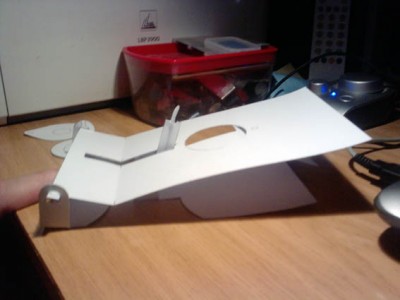

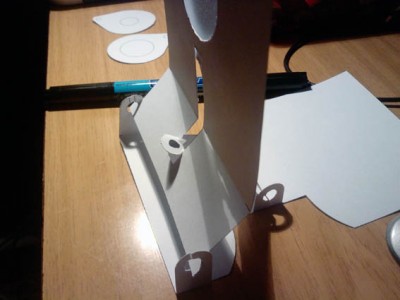

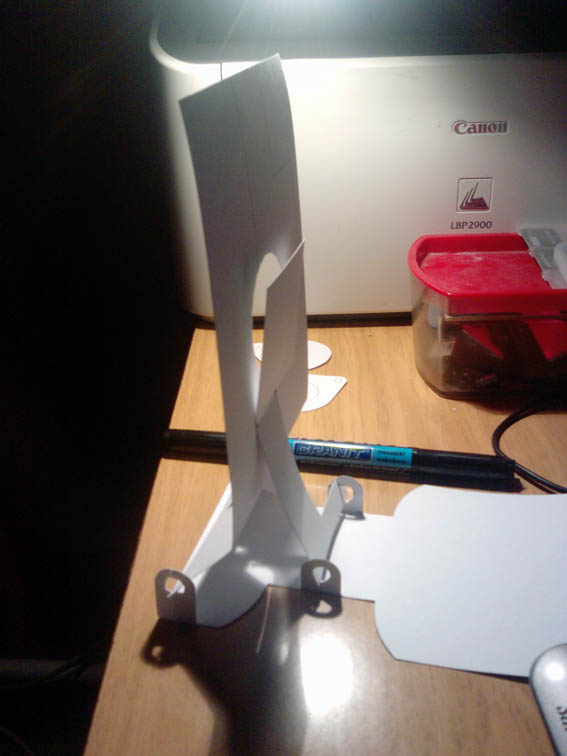

mohlo by to fungovat? nechce sa mi to vyrabat len tak z brucha tak som si to najskor nakreslil.
znepokojuje ma hlavne to ocko skrz siluetu. v pripade zasahu sa bude zrejme sklapat silueta...

_________________
zbraň: Air-Arms Pro-Sport 15,0 J optika: Bushnell Elite 3200T 5-15x40
strelivo: Diabolo JSB Heavy cal. 4.5 montáž: KOZAP model 23 - CZ 452

Zaujimavy napad! Ocenujem tvoju snahu a dufam, ze to niekto skusi aj vyrobit.

_________________
Weihrauch HW100S .177 + Hawke Sidewinder 30 Tactical 8.5-25x42
KalibrGun Cricket WST .22 + Hawke Sidewinder 30 Tactical 6.5-20x42
Slavia 620 r.v. 1973

Pekna praca, aj 3D modely.

_________________


ŠSK Gemerská Poloma: http://www.ssk-gemerskapoloma.sk
Športová streľba: http://www.sportovastrelba.sk

este musim dorobit z predu na tu zelenu zakladnu kryt. pretoze mam tusenia, ze diabolka sa zvezie po tej naklonenej rovine siluetky a narazi priamo do ocka. zasah by sa javil ako uspesny. to sa bude stavat urcite na velke vzdialenosti ked smer strelec uhadne ale vzdialenost urci kratsiu.

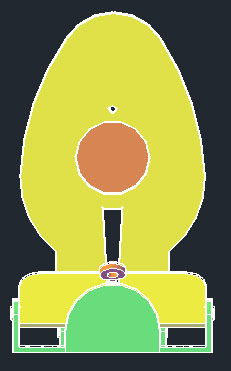

a siluetku vytvarujem do vajicka, je to jedhoduche na vyrobu dema. skoda, ze som nedostal ziadnu odozvu na SS ohladne siluetiek a nejakych novych rieseni systemu pre inspiraciu...

este k tym odlupenym diabolkam.
na tercoch sa pocita vyssia hodnota aj pri malom dotyku kruznice. preto by som navrhol obvody kazdej killzony mierne zrezat pod 45° na plochu 3mm. prave koli tomu, ze nebude tolko trhat diabolky ale stiahne ju celu na lizatko

_________________
zbraň: Air-Arms Pro-Sport 15,0 J optika: Bushnell Elite 3200T 5-15x40
strelivo: Diabolo JSB Heavy cal. 4.5 montáž: KOZAP model 23 - CZ 452

ak ju stiahne na lizatko bude mat dost energie na sklopenie?
nieje to zbytocné? ba az viac sporné? viac odlupy farby a bude viac prerusení preteku. niektorý totiž nikdy nepochpia ten zlozity princíp: že sklopené= 1b. a nesklopené= 0b.

a k tvojmu modelu len ze kým nevyrobiš, neotestuješ.
a strunku to bude musiet mat na tahanie dozadu aby to zapieralo do toho oporneho klíka.
lebo inak sa sklopi aj otrasmi. mozno nie kazdou ranou.

neviem. ale ked diabolku dokaze rozseknut na polovicu tak mozno aj taka zosmyknuta bude mat dost energie za 1 bod . bola to uvaha. urcite lepsia ako zvacsit killzonu o 4mm

otrasov sa zatial neobavam. sucastou siluety su aj 2 redukcie, ktore su za taziskom. tiez spodna cast siluety je vyhnuta dopredu. lizatko je zas vyhnute do zvislej polohy a pri jeho hrubke 3mm bude este nejaky kusok istit aj hrana hlavicky imbusovej skrutky ktora ma vysku 4mm (DIN 912). Pripadne by sa na vrchu lizatko lizlo aby nebolo tak hrube. uz teraz ale pri uspesnom zasahu musi siluetka vykonat pred spadnutim mierny pohyb dopredu.

uvidime ako sa podari vyrobit prva vzorka. napad je to dobry ale ked clovek ide do detailov zisti, ze vlastne neviem ani odhadnut rozmery zakladne pred a po vyhnuti (zatial som vzdy robil len strihacie a rezacie plany bez prehybov).
V PC to ale vyzera pekne a vsetko krasne sedi. Zatial finalna podoba.

_________________
zbraň: Air-Arms Pro-Sport 15,0 J optika: Bushnell Elite 3200T 5-15x40
strelivo: Diabolo JSB Heavy cal. 4.5 montáž: KOZAP model 23 - CZ 452

ved v pohode. ja len uvazujem pre a proti.
my ked sme este pred tymi sklopkami co mame teraz skusali vyrobit sami tak sme az v praxi-pri strelbe zistili ze pre čo vselico to moze nefungovat.
prajem vela zdaru a trpezlivosti.

marek a aky nazov si tomu dal : Kalimero?

PS: zmen si nick (na marekczkeli)
jak uz bolo povedane, treba aspon jednuvyrobit na odskusanie

Toto sa neodhaduje, existujú na to tabuľky.
Aby som len nerýpal tak prikladám tabuľku pre 3mm plech:
Platí to pre 90° ohyb.

t - Hrúbka plechu
r - Rádius ohybu

Príklad:
Chceš z 3mm hrubého plechu ohnúť L ktoré má rozmery ramien 10mm a rádius ohybu je 3mm tak dĺžka plechu pred ohybom bude 14,28mm. (10+10-5,72)

Možno pomôže.
