 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 04 Júl 2013, 04:59
Offline
vo výslužbe
vo výslužbe

Registrovaný: 02 Júl 2010, 22:57
Príspevky: 1470
Bydlisko: Modrý Kameň
Obávam sa že "originál" žiadne chrono od firmy Shooting chrony na PC nepripojíš.
Cez ten konektor sa dá pripojiť iba ovládanie chrona (u F1/M1/Alpha by to malo mazať počítadlo výstrelov a štatistiku).

Ten program čo sem dal igortt emuluje original tlačiareň ktorá by mala spolupracovať so všetkými chronami od roku 2000.

Zapojenie konektora pre komunikáciu s tlačiarňou:
protokol: RS232
Obrázok

Keď prídem domov asi sa na to pozriem bližšie...


Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 04 Júl 2013, 10:30
Offline
nováčik
nováčik
Obrázok užívateľa

Registrovaný: 08 Apr 2012, 11:12
Príspevky: 40
Bydlisko: Trnava
videl som to niekde na nete slapat i ako sa pripaja na combro i chrono M1
i v nastaveni to ten programek ma
Combro mi slape cez igiho program , skusim to najskor prehodit na tento programcek s combrom a nasledne tu mam pozicane chono M1 a skusim ho tam zapojit tiez .
Za odskusanie nic nedam a dam vediet pocet ranenych :hurt1:


Prílohy:
Bez názvu.png
Bez názvu.png [ 53.35 KiB | Zobrazené 1779 krát ]

_________________
Air Arms S510 carabine
BULLET 10-40X50SFE
JSB exact 4.52 Heavy
Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 05 Júl 2013, 20:01
Offline
nováčik
nováčik
Obrázok užívateľa

Registrovaný: 08 Apr 2012, 11:12
Príspevky: 40
Bydlisko: Trnava

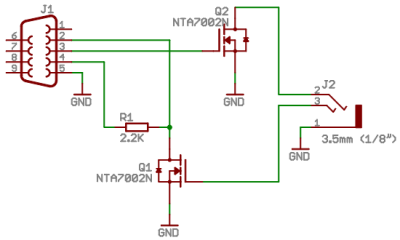

ALKAJ mas pravdu ,na priamo to nepojde .Treba tam dat i par suciastok , jako mi to poslal nato a ja som do toho moc povrchne pozrel .


Prílohy:
chronyserialschematic_fets.png [ 17.76 KiB | Zobrazené 1757 krát ]

_________________
Air Arms S510 carabine
BULLET 10-40X50SFE
JSB exact 4.52 Heavy
Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 06 Júl 2013, 08:49
Offline
vo výslužbe
vo výslužbe

Registrovaný: 02 Júl 2010, 22:57
Príspevky: 1470
Bydlisko: Modrý Kameň
Sme sa nepochopili.

Originál soft pre chrony neexistuje.
Chrony vyrába a predáva tlačiareň ktorá sa pripojí na chrono a dokáže tlačiť protokol + má dve tlačidlá (FU a ST) na ovládanie funkcií chrona.

Obrázok

Ten program čo si sem dal má na PC emulovať tú tlačiareň. Teda program prijme dáta od chrona ktoré sú pôvodne určené pre tlačiareň a spracuje ich.

Tie súčiastky čo sú v tom zapojení slúžia iba na ochranu seriového portu pred zničením.

Zajtra ak bude vhodná konštelácia hviezd tak sa s tým skúsim pohrať.
A prípadne sa pochválim (ak bude čím). :happy1:


Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 06 Júl 2013, 21:29
Offline
expert
expert
Obrázok užívateľa

Registrovaný: 04 Júl 2010, 20:00
Príspevky: 921
Bydlisko: Bratislava
Potreboval by som to presne tak ako pises alkaj,dostat namerane hodnoty do tabulky v pc

_________________
HW97 BLACK MOLLY


Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 07 Júl 2013, 15:33
Offline
vo výslužbe
vo výslužbe

Registrovaný: 02 Júl 2010, 22:57
Príspevky: 1470
Bydlisko: Modrý Kameň
Krátke info: Funguje mi to cez USB.

Viac napíšem večer...
...terazky nestíham.

:désolé1:


Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 07 Júl 2013, 18:20
Offline
vo výslužbe
vo výslužbe
Obrázok užívateľa

Registrovaný: 12 Nov 2010, 17:13
Príspevky: 1161
Bydlisko: Bratislava
jo tak toto je téma ktorej na 100% rozumiem a hlavne tomuto :wtf:


Prílohy:
chronyserialschematic_fets.png [ 17.76 KiB | Zobrazené 1718 krát ]

_________________
člen SAFTA + WFTF
a strelec ktorý viac obdivuje "staviteľov FT tratí" ako ich víťazov
Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 07 Júl 2013, 20:54
Offline
vo výslužbe
vo výslužbe

Registrovaný: 29 Aug 2010, 11:11
Príspevky: 1264
Bydlisko: bratislava
a ja ze strilat neviem... kukam ako puk o com tu tocite 8|

_________________
FT Air Arms EV2 MK4 Big Nikko FT
Air Arms S400


Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 07 Júl 2013, 21:47
Offline
vo výslužbe
vo výslužbe

Registrovaný: 02 Júl 2010, 22:57
Príspevky: 1470
Bydlisko: Modrý Kameň
Takže, čo som zistil:

Dnes som skúsil pripojiť chrono priamo cez RS232 ale nejako sa mi to nepodarilo. Vždy mi to ukazovalo na termináli hlúposti.
Taktiež sa chrono nepreplo do módu na komunikáciu.

Ako poslednú možnosť som to pripojil cez uart-usb prevodník a ono to kupodivu fungovalo. :)
Na chrone sa zobrazilo "PC" a mohol som začať s pokusmi.
Obrázok

Vyskúšal som ako vypadá pripojenie cez program "chrono connect".
Obrázok

Neviem či je to použitým os (WXP) alebo niečím iným, ale počas skúšania mi ten program "zblbol" takže ďalšie skúšanie prebiehalo cez terminál a príkazy (dostupné TU) som zadával ručne.
Cez chrono som nestrieľal iba som prešiel ponad senzory rukou. Potom som cez terminál odoslal do chrona príkaz X.GEE a chrono "vrátilo" namerané hodnoty pekne v "plain texte".
Obrázok
Na čo si treba dať pozor pri komunikácii cez terminál je správne nastavenie komunikačnej rýchlosti (4800baud).

Zajtra mám v pláne vyrobiť nejaký slušný kábel ktorý bude vypadať nejako takto a vyskúšať ešte raz program "chrono connect" na nejakom novšom systéme (W8?).

A ešte jedna oprava:
Existuje aj "originál" software pre PC.
Citácia:
ITEM # 44A:
Chrony Ballistics II Software, plus
IBM/PC Interface
$79.95 U.S.

ITEM # 37:
Chrony Ballistics II Software
$66.95 U.S.

ITEM # 315:
Chrony Ballistics III Software
$74.95 U.S.

ITEM # 316:
Chrony Ballistics III Software, plus
IBM/PC Interface
$94.95 U.S.

ITEM # 40:
IBM/PC Interface
$22.95 U.S.

ITEM# 40A
USB TO 9-PIN RS232 SERIAL ADAPTER
$27.95US

ITEM# 40B
CHRONY EXCEL Spreadsheet Loader
$34.95US


Hore
 Profil

 Predmet príspevku: Re: Chronograf Chrony M-1
PoslaťNapísal: 08 Júl 2013, 07:51
Offline
expert
expert
Obrázok užívateľa

Registrovaný: 04 Júl 2010, 20:00
Príspevky: 921
Bydlisko: Bratislava
ak mi to tu pekne das ako lame ja si to podla toho urobim

_________________
HW97 BLACK MOLLY


Hore
 Profil
